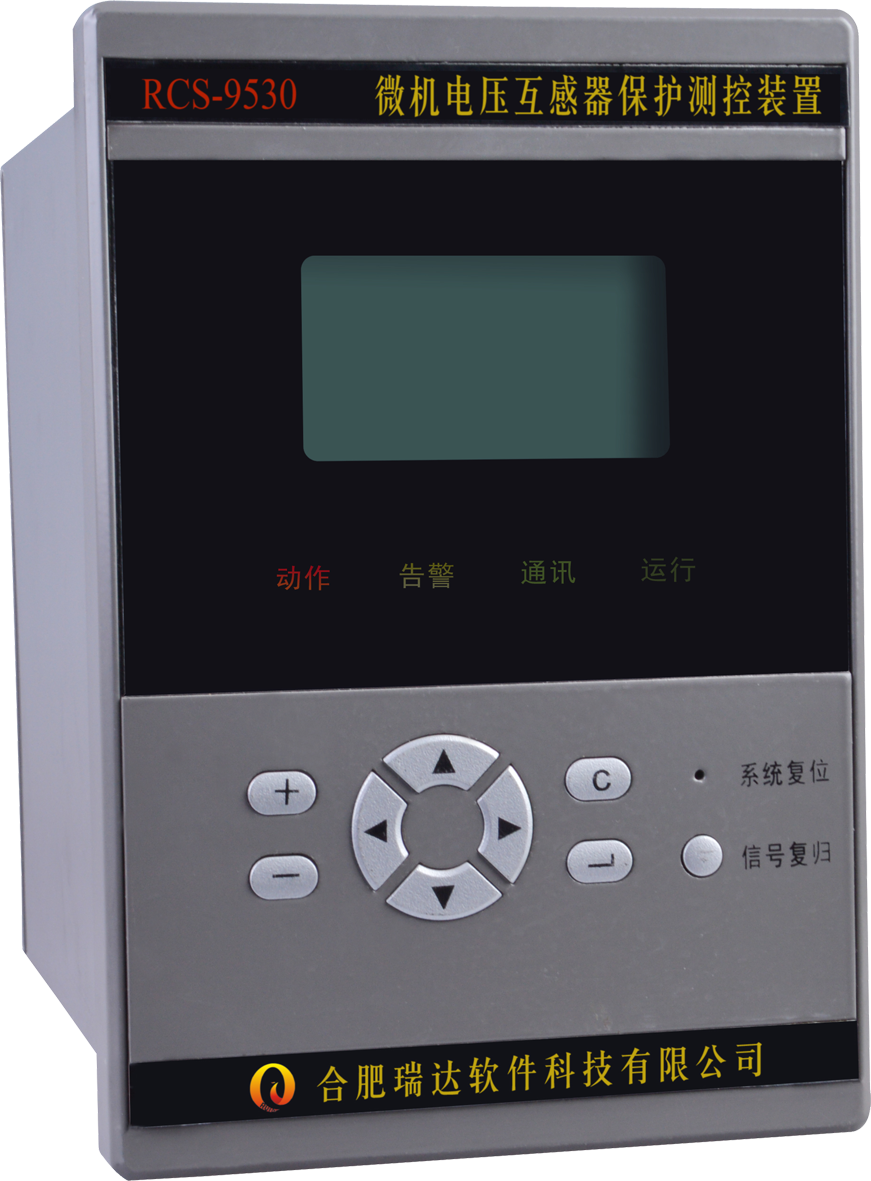

该产品采用高性能嵌入式32位DSP微处理器和高精度12位和16位数据采集系统,具备强大的数据处理能力,集成电路采用工业品或军品,稳定性、可靠性高。全汉化液晶显示,信息详细直观、操作、调试方便。
装置电源按交直流设计,为用户的电源选择提供方便。完善的软硬件自检功能和免调节电路设计,安装调试更简单。友好的人机接口,提供丰富的指示灯信号及图形化液晶面板,运行信息一目了然,减轻运行维护负担。装置集保护、遥信等功能于一体,工业级RS-485总线网络,组网经济、方便,可直接与微机监控或保护管理机联网通讯。高标准电磁兼容性能,标准机箱设计,满足恶劣环境下安装的苛刻要求。
本产品将微机技术用于电网消谐,利用计算机快速、准确的数据处理能力实现傅立叶分析,其选频准确。通过对PT三相电压及开口三角电压的采集,对电网谐振时的种种频率成份能快速分析,准确地辨出:单相接地、过渡过程、电网谐振。如果是谐振,根据不同频率,计算机发出不同的指令使不同的消谐电路投入,实现快速消谐,经实际运行证明本装置对连续0~300Hz谐振均判断准确,动作迅速,较完善地解决了电力系统中电网的谐振问题。并能存储记录谐振的次数及谐振频率,如果是系统接地则报警。可广泛适用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。
性能
1.以32位DSP为核心,轻触按钮操作;
2.精确采集电压等参数;
3.所有参数均采用数字化调整,摒弃了常规用电位器的模拟调整方法,提高了整机的可靠性和稳定性;
4.具有极强的抗电磁干扰能力,适合在强电磁干扰的复 杂环境中使用;
工作原理
全频段恒流二次消谐由测量、监视、控制、输入、输出、通讯接口和电源等部分组成。
(1)测量部分由精密小型互感器(输入0-270V)及前置信号处理电路构成,从中获取电压实时数据;
(2)输出量全为无源继电器触点(220V 5A);
(3)通讯接口采用开放的主从方式半双工RS485接口,通讯速率为9600,用于向上位机实时传送测量数据和状态量;
(4)电源部分采用高频开关电源降压,使得更加节能,更能适应各种不同的电源电压环境。为了提高系统的可靠性、稳定性, 内部装有高稳定度基准源,采用软硬件冗余等容错技术;为了提高整机的抗干扰能力,采取了多项电磁兼容保措施, 确保在恶劣的工作环境下也能安全工作。
|
